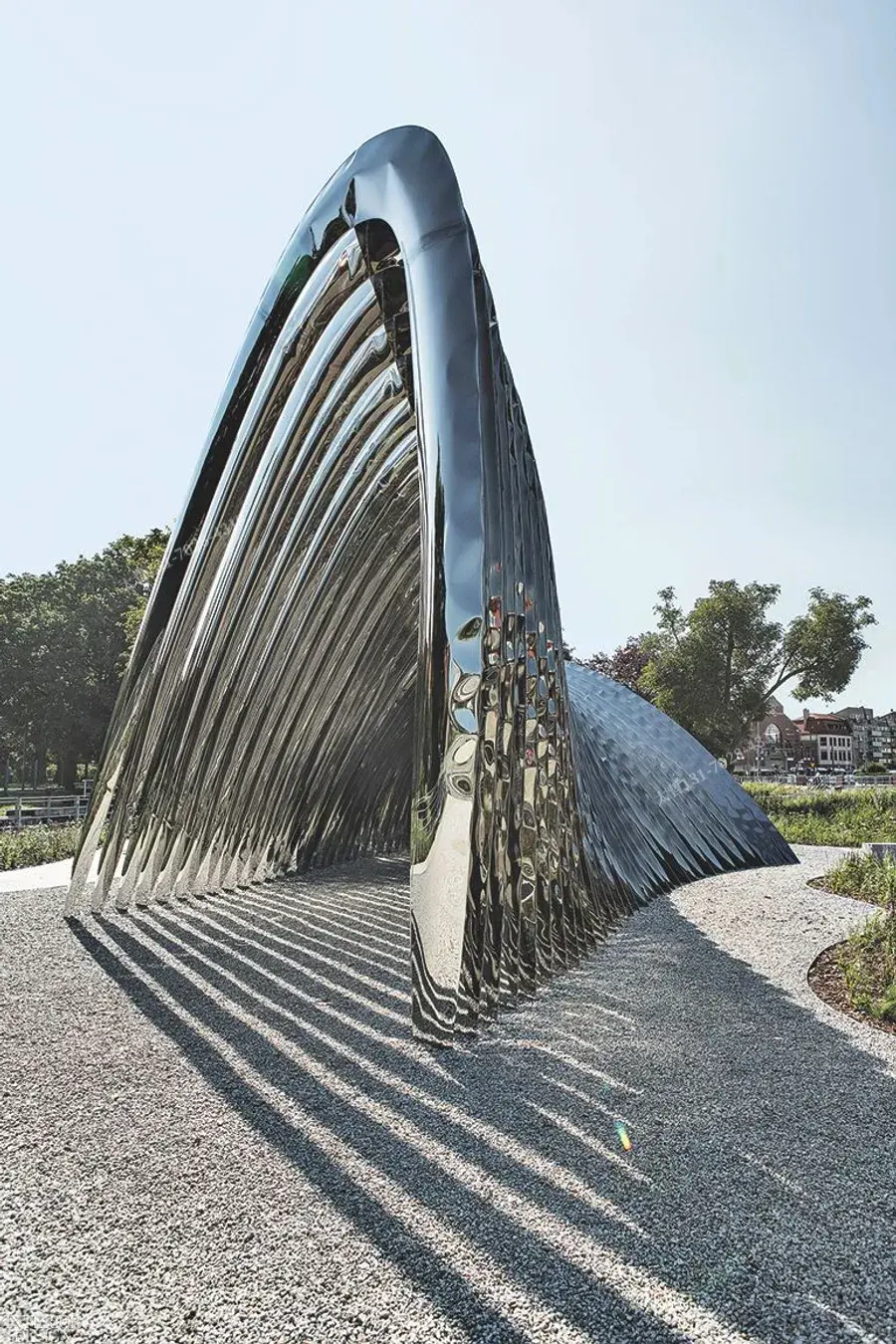

在某地产示范区的施工现场，项目经理张工对着不锈钢廊架施工图直皱眉：图纸上标注的 "双曲面不锈钢拼接" 没有具体弧度参数，节点详图里的焊接工艺只写了 "满焊"，现场工人对着 1:50 的比例尺算不清构件尺寸。更棘手的是，材料清单里只写了 "304 不锈钢"，没注明板材厚度和表面处理工艺，供应商报价相差 40%。
这类场景在建筑装饰工程中屡见不鲜。不锈钢廊架施工图作为连接设计创意与工程落地的关键文件，常因细节缺失、标注不规范、专业术语模糊，导致 "图纸好看、施工难办"，轻则返工延误工期，重则造成品质失控。太哲造型艺术结合百余个高端项目经验，总结出一套可落地的施工图优化流程，帮设计师和项目管理者告别 "图纸与实景两张皮" 的困扰。
某商业广场项目按施工图施工时，发现廊架立柱与地面预埋件无法对接 —— 图纸未标注预埋件定位公差，不锈钢板材厚度标注 "2.0mm" 却未说明是理论厚度还是实际厚度，现场切割时才发现误差超过 3mm。据统计，60% 的施工返工源于图纸细节缺失。
解决方案：12 项细节标准化清单
太哲造型艺术在施工图阶段推行细节量化标准：
1.尺寸标注：所有构件标注三维坐标（X/Y/Z 轴误差≤1mm），弧形结构注明圆心坐标与半径（精确到 0.1mm）
2.材质参数：明确不锈钢牌号（如 304-L 不锈钢，含镍 8.5%）、板材厚度（区分理论值与公差范围，如 2.0mm±0.05mm）
3.工艺说明：焊接工艺标注坡口角度（如 V 型坡口 30°）、焊缝高度（≥板材厚度 80%），表面处理注明粗糙度（如拉丝处理 Ra≤1.6μm）
4.节点详图：每个拼接节点附 1:5 剖面图，标注连接件规格（如 M10 不锈钢螺栓，间距 200mm）
某文旅景区项目采用这套清单后，将原本容易出错的 "曲面转折节点" 细化为包含 12 个参数的三维示意图，施工效率提升 40%，返工率降为零。
在某酒店廊架项目中，设计师在图纸上标注 "隐缝拼接"，但未说明缝隙宽度与密封工艺，施工方按 3mm 缝隙处理，业主方却要求 "无缝视觉效果"，双方陷入争议。传统施工图中，类似的工艺术语模糊问题占比达 35%。
解决方案：可视化节点工艺字典
太哲造型艺术建立包含 87 个常用节点的标准化库，每个节点包含：
•示意图：1:1 比例的三维爆炸图，显示构件连接方式
•工艺标准：如 "隐缝拼接" 明确为 "缝隙≤0.5mm，采用同色结构胶填充，表面抛光至与母材一致"
•适用场景：标注该节点适合的材质组合（如不锈钢与玻璃 / 铝合金 / 石材的不同处理方式）
某高端住宅项目使用节点库中的 "不锈钢与铝板弧形拼接节点"，不仅避免了工艺争议，还因减少重复绘图时间，让施工图出图效率提升 30%。
某地产项目结算时发现，不锈钢廊架材料成本超支 25%：图纸材料清单只列了 "不锈钢板材 100㎡"，未区分损耗率（实际加工损耗达 15%），也未注明边角料是否可回收利用。隐性成本的存在，导致 65% 的项目出现预算偏差。
解决方案：全维度物料明细表
太哲造型艺术在施工图中提供可追溯的物料清单：
1.基础信息：构件名称、规格尺寸（长 × 宽 × 厚）、材质参数（牌号 / 表面处理）
2.数量管理：理论用量、加工损耗（如异形构件损耗 12%-15%）、实际采购量（附计算方式）
3.成本构成：单价拆分（材料价 / 加工费 / 运输费）、区域差异（如沿海地区需增加防腐处理成本）
某商业综合体项目通过物料明细表提前发现，将部分非承重构件的 304 不锈钢改为 201 不锈钢，成本降低 18%，同时保证关键受力部位的材质标准不变。
在某园林景观项目中，廊架施工图与绿化管线图冲突，不锈钢立柱桩基与地下排水管距离仅 5cm，导致现场临时改设计。多专业图纸协同不足，是造成施工延误的重要原因。
解决方案：全专业 BIM 协同系统
太哲造型艺术在施工图阶段引入建筑信息模型（BIM），实现：
•三维碰撞检测：提前发现廊架结构与水电、消防、绿化管线的空间冲突
•施工模拟：通过 4D 模型演示构件安装顺序，预判高空作业、异形构件吊装等难点
•数据共享：设计师、施工方、供应商实时查看更新后的图纸参数，避免信息断层
某文旅小镇项目通过 BIM 模型提前发现 8 处管线冲突，在施工图阶段完成设计优化，节约工期 20 天，减少返工成本 30 万元。
答：在异形景观廊架的施工图深化中，太哲造型艺术采用 "数据化 + 模块化" 双轨制：首先通过 3D 扫描获取场地精准数据，建立参数化模型后进行力学分析，确保每个异形构件的节点设计符合承重要求；然后将复杂造型拆解为可加工的标准模块，例如把双曲面廊架分解为 12 个单曲率单元，每个单元标注五轴数控机床加工参数（如折弯角度 ±0.3°）；关键节点制作 1:1 实物样板，经设计师、施工方、业主三方确认后，再完善到施工图中。某艺术园区的莫比乌斯环造型廊架，通过这套流程，实现了施工图与实景落地的 100% 吻合。
很多项目完工后发现，施工图中的 "镜面不锈钢效果" 变成了亚光面，"渐变烤漆" 实际是单色喷涂。根源在于施工图缺乏效果验证环节，材质与工艺的视觉呈现未提前确认。
解决方案：三阶段效果确认体系
太哲造型艺术在施工图流程中增加：
1.小样确认：提供不锈钢板材不同表面处理的实物小样（如 8K 镜面 / 拉丝 / 镀钛）供客户选择
2.工艺打样：对复杂节点（如多材质拼接、异形焊接）制作 1:5 工艺样板，验证可行性
3.数字孪生：通过 VR 技术模拟廊架在不同光照条件下的视觉效果，确认材质与灯光的搭配方案
某星级酒店项目通过小样确认环节，将原图纸中的 "普通氟碳喷涂" 升级为 "金属漆三涂工艺"，最终实景效果比效果图更具质感，成为业主方的品质示范工程。
从常规直线廊架到复杂异形结构，不锈钢廊架施工图的核心价值在于 "精准传递设计意图，提前规避落地风险"。太哲造型艺术凭借 10 余年工程经验，将施工图从 "二维线条" 升级为 "三维可执行方案"，不仅让设计师的创意细节得到完整呈现，更让项目管理者掌握成本与工期的控制权，成功交付的上百个定制项目中，90% 实现了 "按图施工零偏差" 的精准落地。
